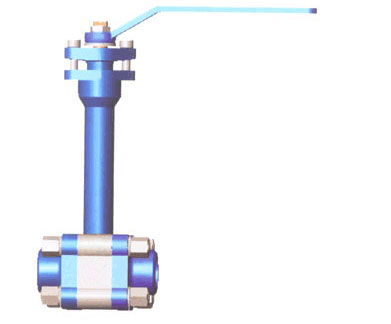

| 三段式承插焊高压低温锻钢球阀 |
主要性能规范：
|
试验压力Mpa |
公称压力 Mpa |
|
25.0 |
CL1500 |
|
强度试验 |
37.5 |
38.4 |
|
密封试验 |
27.5 |
28.1 |
|
气密试验 |
0.5～0.7 |
|
工作温度 |
-196℃≤180℃ |
|
适用介质 |
水、油品、液氨、氮、氯等 |
产品结构特点：
低温阀门，为了防止低温工况不阀杆填料密封的失效，低温球阀采用长颈结构设计阀座采用具有自动泄压功能的结构设计，以防止阀门中腔介质由于升温而出现的异常升压，阀门的组合体应具有防爆和防火的功能。
主要零件的材料说明：
|
零件名称 |
材料 |
|
阀体、阀盖 |
F304 |
|
球体、阀杆 |
F304+渗氮 |
|
双头螺栓 |
B8M |
|
填料 |
碳纤+柔性石墨 |
|
密封圈 |
PTFE+碳纤+Cu |
主要外形尺寸：
|
PN25.0Mpa CL1500
|
公称通径 |
尺寸（mm） |
|
mm |
in |
d |
L |
L1 |
D |
D1 |
W |
H |
|
15 |
1/2 |
13 |
92 |
9.6 |
36 |
21.8 |
160 |
230 |
|
20 |
3/4 |
18 |
111 |
12.7 |
42 |
27.3 |
220 |
260 |
|
25 |
1 |
23 |
127 |
12.7 |
52 |
33.8 |
220 |
280 |
|
32 |
11/4 |
28 |
140 |
12.7 |
60 |
42.6 |
250 |
290 |
|
40 |
11/2 |
35 |
152 |
12.7 |
68 |
48.7 |
300 |
320 |
|
50 |
2 |
45 |
178 |
15.7 |
80 |
61.2 |
350 |
340 |
|
| |
|
