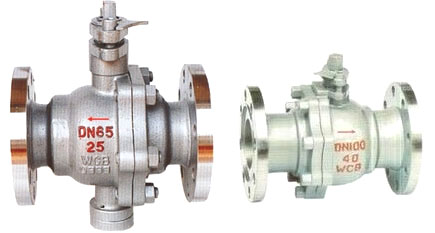

金属密封球阀



产品用途
   1、金属硬密封球阀采用偏心结构,在关闭过程中,阀座与球冷酷 间的密封比压能迅速增加,从而确保了密封副的可靠密封。当阀门开启时,阀座与球体能迅速脱离,有效地减小了操作力矩,并使阀座表面与球面之间的控伤可能性降到最小。
    2、金属硬密封浮动球阀(如图)采用了弹性加载结构,在正常关闭情况下确保了球体密封面与阀座密封之间的接触,在高温工况下,能有效补偿内件受热膨胀,避免因高温而导致的卡阻,适合于中小口径高温使用场合。
    3、金属硬密封固定球阀除金属硬密封偏心球阀的偏心特点外,其它优点在此也具务,此外,它可双向使用,且不易在中腔沉积污物,根据用户工况条件,也可在中腔设置排污口。
    4、金属硬密封球阀的球体表面采用特殊硬化处理,阀座整体用特种硬质材料或局部堆焊硬质材料,确保密封副之间的有合适的硬度差。
    5、由于球体表面采用特殊的表面硬化处理,阀座采用堆焊硬质合金,所以在阀门的启闭过程中能很好经受介质冲刷,特别适合于固体颗粒和磨料介质。
    6、除球体表面和阀座表面的特殊表面处理外,在其它密封材料方面采用柔性石墨、金属缠绕式垫片等,故能用于高温、高压工况,并具耐火烧功能。
金属硬密封球阀主要技术参数及执行标准:

公称通径(mm) 金属密封浮动球阀 金属密封固定球阀 金属密封三通球阀
DN15~200、NPS1/2~8 DN50~500、NPS2~20 DN50~300、NPS2~12
公称压力(Mpa) PN1.0~10.0、Class150~600、10K、20K PN1.0~16.0、Class150~900、10K、20K PN1.0~2.5、Class150、10K
阀门材料
及适用工况
零件名称 材    料
阀体 WCB ZG1Cr18Ni9Ti CF8(304) 304L ZG1Cr18Ni12Mo2Ti 8M(316) 316L
球体阀杆 2Cr13 1Cr18Ni9Ti 0Cr19Ni9
(304)
00Cr19N11 (304L) 1Cr18Ni12Mo2Ti 0Cr17Ni12Mo2
(316)
00Cr17Ni12Mo2 (316L)
密封圈 特种硬化材料
适用介质 泥浆、纸浆、含有固体和流等 泥浆、纸浆、蒸汽、含有固体的流体 高温、高频、高压
适用温度 -29~500℃
设计制造 GB/T 12237-1989、API 608、API6D、JPI 7S-48、DIN3357
结构长度 GB/T 12221-1989、ANSI B16.10、JIS B2002
连接法兰 JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214
压力试验 JB/T 9092-99、API 509
传动方式 手动、蜗轮蜗杆传动、气动、电动

特点:

   金属硬密封球阀是我公司开发的高性能阀门。阀座采用板簧加载的金属密封结构,在高温下启闭轻松。球体及阀座采用特殊硬化处理,密封面不擦伤。球阀具有双向密封功能,大小口径均采用固定球结构(DN15~700mm)。
用途:
   金属硬密封球阀适用于Class150~1500、PN1.6~16.0MPa,工作温度-29~425℃(碳钢)或-40~550℃(不锈钢)的各种管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素、氨盐水、中和水等多种介质。

技术规范:

   压力等级:Class150~1500、PN1.6~16.0MPa
   公称通径:DN15~700mm
   设计与制造:API608、API 6D GB12237
   结构长度:ANSI B16.10 GB12221
   连接形式:ANSI B16.5 GB9112~9131、JB/T74~90 SH3006、HG20615~20635
   压力实验:API598、ZBJ16006、GB
   材质:WCB、CF8、CF3、CF8M、CF3M、ZG1Cr18Ni9Ti、C4、C6L、ZG1Cr18Ni12Mo2Ti
   工作温度:-40~550℃
   驱动方式:手动、蜗轮蜗杆传动、气动、电动
一、①产品名称 ②型号 ③口径 ④压力 ⑤阀体材质 ⑥连接方式 ⑦传动方式 ⑧使用温度 ⑨是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定我公司的型号,请按产品型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门专家为您审核把关。
