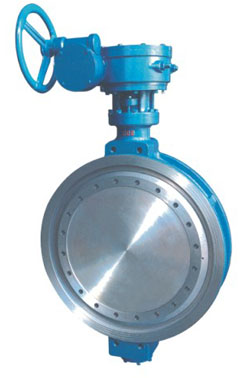

D373H对夹式多层次硬密封蝶阀产品特点
1、 多层次硬密封蝶阀密封是采用软硬层金属片层叠组成，通过高精度机械加工成形，嵌装在碟板上与阀座吻合，具有金属密封和弹性密封的双重优点，无论在低温和高温情况下，均具有优良的密封特性。
2、 采用三维偏心结构阀座与碟板几乎无摩擦，具有越关越紧的密封功能。
3、 结构独特，操作灵活、省力、方便、不受介质压力的高、低影响，密封性能可靠，使用寿命长。
4、 蝶阀设有密封调节装置，长期使用后若密封性能下降，可调节碟板密封圈向阀座靠近即可恢复原有密封性能，大大地提高使用寿命。
D373H对夹式多层次硬密封蝶阀
1、 采用标准 设计与制造：GB12238-89 JB/T8527-97
2、 结构长度：GB12221-89
3、 压力-温度等级：JB/T74Gb9131 HGJ67
4、 法兰标准：GB9113.1～GB9113.26 GB9115.1～GB9115.36 JB/T174～JB/T90
5、 压力试验：GB/T13927-92
D373H对夹式多层次硬密封蝶阀
2、夹式多层次硬密封蝶阀主要技术参数
|
公称通径DN（mm） |
DN（mm） |
50～2000 |
50～200 |
|
公称压力PN（Mpa） |
PN（Mpa） |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
|
密封试验Ps（Mpa） |
强度试验 |
0.9 |
1.5 |
2.4 |
3.75 |
6.0 |
|
密封试验 |
0.66 |
1.1 |
1.76 |
2.75 |
4.4 |
|
气密封试验 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
|
渗漏率 |
水、气、油品等 |
|
适用温度 |
碳钢-29℃～425℃ 不锈钢 –40℃～600℃ |
|
适用介质 |
空气、水、蒸汽、煤气、油品以及酸、碱、盐带有弱腐蚀性介质 |
|
驱动型式 |
蜗杆蜗轮传动、气传动、电传动 |
3、夹式多层次硬密封蝶阀主要零部件材料
|
零件名称 |
材料 |
|
阀体 |
铸钢、不锈钢、铬钼钢、合金钢 |
|
蝶板 |
铸钢、不锈钢、铬钼钢、合金钢 |
|
阀杆 |
2Cr13、1Cr13不锈钢、铬钼钢 |
|
密封闸 |
不锈钢与耐高温石棉组合成多层次 |
|
轴承 |
奥氏体不锈钢、304氮化ZG00Cr18Ni304 |
|
填料 |
柔性石墨 |
夹式多层次硬密封蝶阀连接尺寸
|
公称通径DN |
结构长度（标准值） |
外形尺寸（参考值） |
法兰尺寸和螺栓孔尺寸（标准值） |
参考重量 |
|
0.6Mpa |
1.0Mpa |
|
毫米mm |
英尺inch |
L |
H |
H1 |
A1 |
B1 |
D1 |
Z-d |
D1 |
Z-d |
（Kg） |
|
50 |
2 |
43 |
112 |
350 |
180 |
200 |
110 |
4-14 |
125 |
4-18 |
12 |
|
65 |
21/2 |
46 |
115 |
370 |
180 |
200 |
130 |
4-14 |
145 |
4-18 |
13 |
|
80 |
3 |
64 |
120 |
380 |
180 |
200 |
150 |
4-18 |
160 |
8-18 |
15 |
|
100 |
4 |
64 |
138 |
420 |
180 |
200 |
170 |
4-18 |
180 |
8-18 |
17 |
|
125 |
5 |
70 |
164 |
460 |
180 |
200 |
200 |
8-18 |
210 |
8-18 |
27 |
|
150 |
6 |
76 |
175 |
555 |
270 |
280 |
225 |
8-18 |
240 |
8-22 |
29 |
|
200 |
8 |
89 |
215 |
780 |
400 |
425 |
280 |
8-18 |
295 |
8-22 |
45 |
|
250 |
10 |
114 |
243 |
840 |
400 |
425 |
335 |
12-18 |
350 |
12-22 |
69 |
|
300 |
12 |
114 |
285 |
995 |
450 |
560 |
395 |
12-18 |
400 |
12-22 |
86 |
|
350 |
14 |
127 |
320 |
1050 |
450 |
560 |
445 |
12-22 |
460 |
16-22 |
122 |
|
400 |
16 |
140 |
350 |
1220 |
535 |
580 |
495 |
16-22 |
515 |
16-26 |
141 |
|
450 |
18 |
152 |
350 |
1280 |
535 |
580 |
550 |
16-22 |
565 |
20-26 |
191 |
|
500 |
20 |
152 |
380 |
1365 |
535 |
580 |
600 |
20-22 |
620 |
20-26 |
260 |
|
600 |
24 |
154 |
435 |
1460 |
570 |
660 |
705 |
20-26 |
725 |
20-30 |
380 |
|
700 |
28 |
165 |
480 |
1520 |
750 |
550 |
810 |
24-26 |
840 |
24-30 |
450 |
|
800 |
32 |
190 |
530 |
1710 |
750 |
550 |
920 |
24-30 |
950 |
24-33 |
650 |
|
900 |
36 |
203 |
595 |
1810 |
750 |
550 |
1020 |
24-30 |
1050 |
28-33 |
830 |
|
1000 |
40 |
216 |
650 |
1900 |
900 |
750 |
1120 |
28-30 |
1160 |
29-36 |
1050 |
|
1200 |
48 |
254 |
775 |
2280 |
1000 |
925 |
1340 |
32-33 |
1380 |
32-39 |
1400 |
|
1400 |
56 |
279 |
870 |
2450 |
1000 |
925 |
1560 |
36-36 |
1590 |
36-42 |
1900 |
|
1600 |
64 |
318 |
1000 |
2730 |
1000 |
925 |
1760 |
40-36 |
1820 |
40-48 |
2900 |
|
1800 |
72 |
356 |
1110 |
3020 |
1100 |
980 |
1970 |
44-39 |
2020 |
44-48 |
4000 |
|
2000 |
80 |
406 |
1250 |
3270 |
1100 |
980 |
2180 |
48-42 |
2230 |
48-48 |
5300 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 用户注意可根据用户需要加长（长杆蝶阀），如需特殊材料订货时提出。
|
