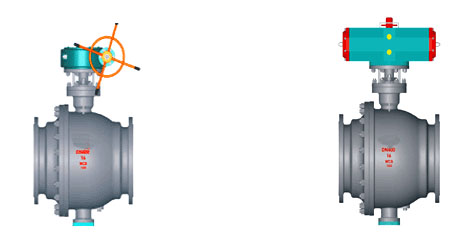

产品型号：Q47F-1.6～16.0(CL150～CL900、JIS10K～20K)
主要性能规范：
|
试验压力 （Mpa） |
公称压力(Mpa) |
压力级(Class) |
JIS(Mpa) |
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
400 |
600 |
900 |
10K |
20K |
|
强度试验 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
3.1 |
7.8 |
10.2 |
15.3 |
23.1 |
2.4 |
3.8 |
|
密封试验 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
2.2 |
5.6 |
7.5 |
11.2 |
16.8 |
1.5 |
2.8 |
|
气密试验 |
0.5～0.7 |
|
工作温度 |
PTFE≤150℃ PPL≤300℃ 碳纤≤350℃ |
|
适用介质 |
C：水、油、蒸气 P：硝酸类（温度≤200℃ ）R：醋酸类（温度≤200℃ ） |
产品用途：
适用于化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。
产品结构特点：
两分式和三段式固定球阀又称侧装分体式球阀，将阀体沿与阀门通道轴线相垂直的截面分为不对称的左右两半，它在管道上主要用于切断、分配和改变介质流动方面。它的枢轴结构保证了准确的球体位置。标准阀座采用弹簧结构，将阀座推向球体，保证了良好的低压密封性能。该球阀阀前，阀后阀座都能密封，即所谓双向密封特性，利用自带的排放阀，阀体中腔可向外排放。枢轴采用防吹出保护结构，低摩擦系数的轴承等。具有性能优异，可靠性高，用途广泛，价格合理等优点。
主要零件的材料说明：
|
零件名称 |
材料 |
|
材料代号 |
C |
L |
P |
R |
|
阀体阀盖 |
WCB |
ZGOOCr17Ni14Mo2 (CF3M) |
ZG1Cr18Ni9Ti （CF8） |
ZG1Cr18Ni12Mo2Ti(CF8M) |
|
球体 |
2Cr13 |
ZGOOCr17Ni14Mo2 (CF3M) |
ZG1Cr18Ni9Ti （CF8） |
ZG1Cr18Ni12Mo2Ti(CF8M) |
|
阀杆 |
2Cr13 |
316L |
1Cr18Ni9Ti(304) |
1Cr18Ni12Mo2Ti(316) |
|
阀座密封面 |
PTFE、碳素纤维+PTFE、对位聚苯 |
|
螺柱 螺母 |
35 35CrMoA(B7) 45 (2H) |
2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431) |
|
填料 |
V型PTFE、柔性石墨 |
主要外形尺寸：
|
公称压力 |
公称 通径 |
L |
H(mm) |
重量(kg) |
|
mm |
mm |
Q47 |
Q347 |
Q647 |
Q947 |
Q47 |
Q347 |
Q647 |
Q947 |
Q67 |
Q367 |
Q667 |
Q967 |
|
4.0 |
100 |
305 |
178 |
|
416 |
470 |
55 |
|
90 |
110 |
80 |
|
85 |
105 |
|
125 |
381 |
252 |
|
542 |
520 |
80 |
|
120 |
145 |
75 |
|
115 |
140 |
|
150 |
403 |
|
205 |
572 |
538 |
|
140 |
170 |
205 |
|
125 |
155 |
190 |
|
200 |
502 |
|
398 |
736 |
580 |
|
220 |
250 |
275 |
|
200 |
230 |
255 |
|
250 |
568 |
|
495 |
890 |
637 |
|
365 |
310 |
335 |
|
340 |
295 |
310 |
|
300 |
648 |
|
580 |
910 |
684 |
|
530 |
485 |
475 |
|
500 |
455 |
445 |
|
350 |
762 |
|
625 |
1020 |
796 |
|
740 |
600 |
600 |
|
695 |
555 |
545 |
|
400 |
838 |
|
720 |
1080 |
842 |
|
900 |
955 |
895 |
|
845 |
900 |
840 |
|
450 |
914 |
|
770 |
1120 |
874 |
|
1170 |
1250 |
1105 |
|
1105 |
1195 |
1045 |
|
500 |
991 |
|
840 |
1150 |
904 |
|
1340 |
1550 |
1360 |
|
1270 |
1480 |
1290 |
|
600 |
1143 |
|
1050 |
1210 |
1120 |
|
1580 |
1740 |
1495 |
|
1480 |
1680 |
1405 |
|
700 |
1245 |
|
110 |
1300 |
1218 |
|
1885 |
2000 |
1850 |
|
1785 |
1900 |
1750 |
|
800 |
1397 |
|
1150 |
1460 |
1328 |
|
2190 |
2310 |
2050 |
|
2070 |
2200 |
1930 |
|
